Экзоскелет Dnsys Z1 Dual Joint

DNSYS Z1 Dual Joint — активный экзоскелет для коленных суставов, созданный для ходьбы, подъёма по лестнице, движения по склонам, походов и других ситуаций, где ногам требуется дополнительная поддержка. Два моторизованных модуля устанавливаются на левую и правую ногу и помогают при сгибании и разгибании коленей, подстраиваясь под движения пользователя.

Система ориентирована на людей, которые могут самостоятельно ходить, поднимать ноги и сохранять равновесие.

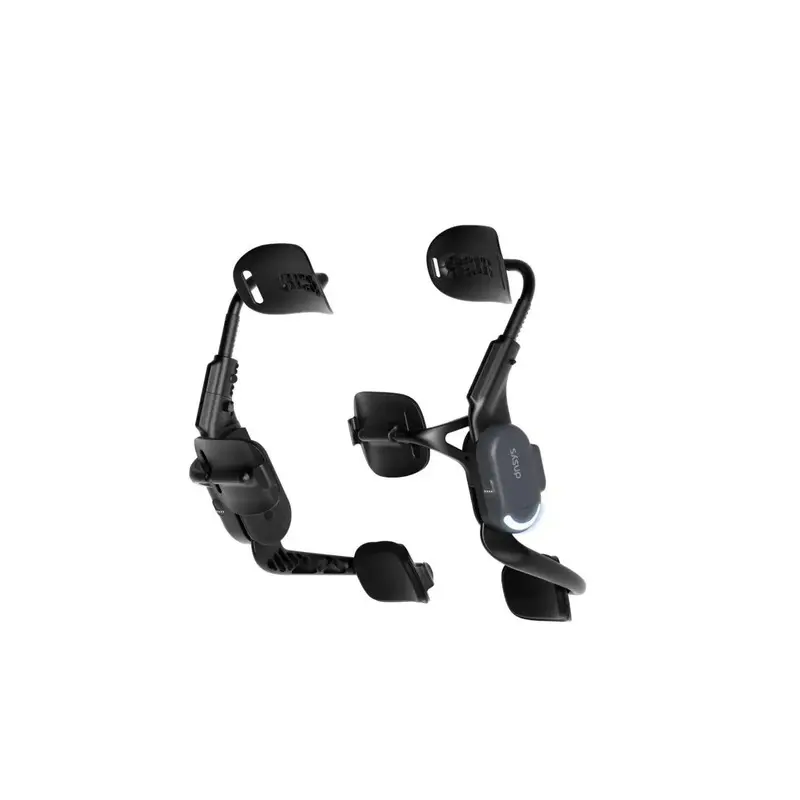

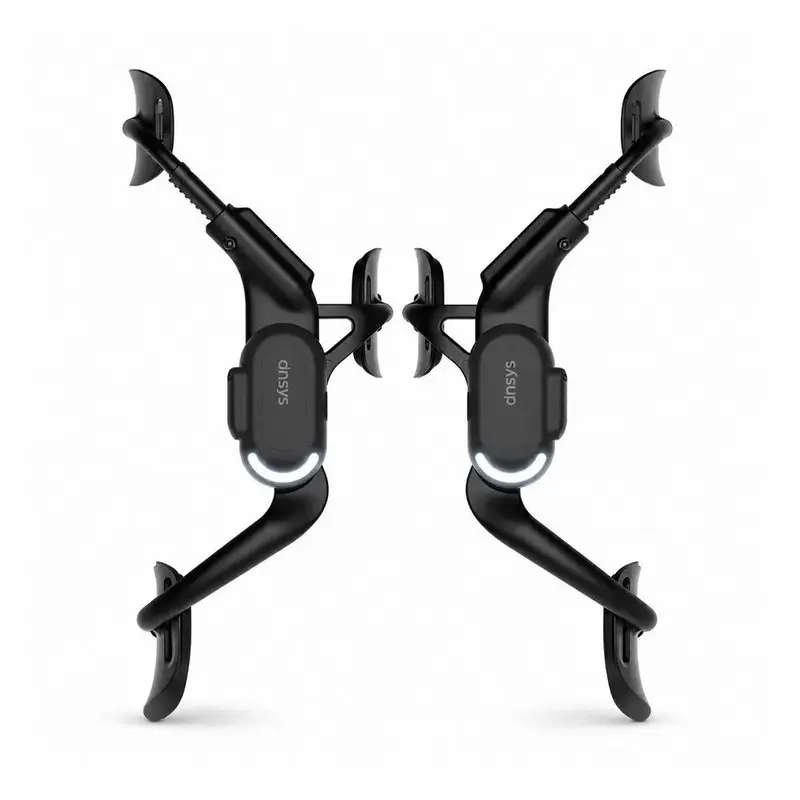

Два активных модуля для поддержки коленей

В DNSYS Z1 Dual Joint используются электроприводы, расположенные в области коленных суставов. Через систему опор усилие передаётся на бедро и голень, помогая ногам во время ходьбы, подъёма по ступеням, приседаний и вставания.

Мощность до 900 Вт

Суммарная пиковая мощность моторной системы достигает 900 Вт. Производитель заявляет до 50% дополнительной поддержки движений и продолжительное вспомогательное усилие, эквивалентное примерно 20 кг.

Особенно заметна помощь при подъёмах, движении по лестнице и продолжительной нагрузке на ноги.

Интеллектуальная система DNNAS

Экзоскелет использует датчики усилия, положения и движения. Система DNNAS анализирует действия пользователя и регулирует работу электроприводов в реальном времени.

Поддержка подстраивается под движение

Алгоритмы распознают изменение темпа и характера движения, благодаря чему экзоскелет не просто выдаёт постоянное усилие, а корректирует уровень помощи во время шага.

Это позволяет использовать Z1 как для повседневной ходьбы, так и для более интенсивных маршрутов.

Снижение нагрузки при спусках и подъёмах

При движении вниз электроприводы могут создавать сопротивление и частично принимать на себя ударную нагрузку, возникающую при каждом шаге.

Производитель заявляет компенсацию нагрузки на колени, эквивалентную до 200% массы тела в отдельных сценариях движения. Значение зависит от условий эксплуатации, скорости и режима работы.

До 15 км на одном аккумуляторе

DNSYS Z1 Dual Joint комплектуется съёмным аккумулятором PowerPlus. Максимальный заявленный запас хода составляет до 15 км.

Система рекуперации KERS

Во время движения вниз система может частично возвращать энергию в аккумулятор. Это помогает увеличить продолжительность работы в походах и на маршрутах с перепадами высоты.

Аккумулятор съёмный и рассчитан на быструю замену без длительной остановки.

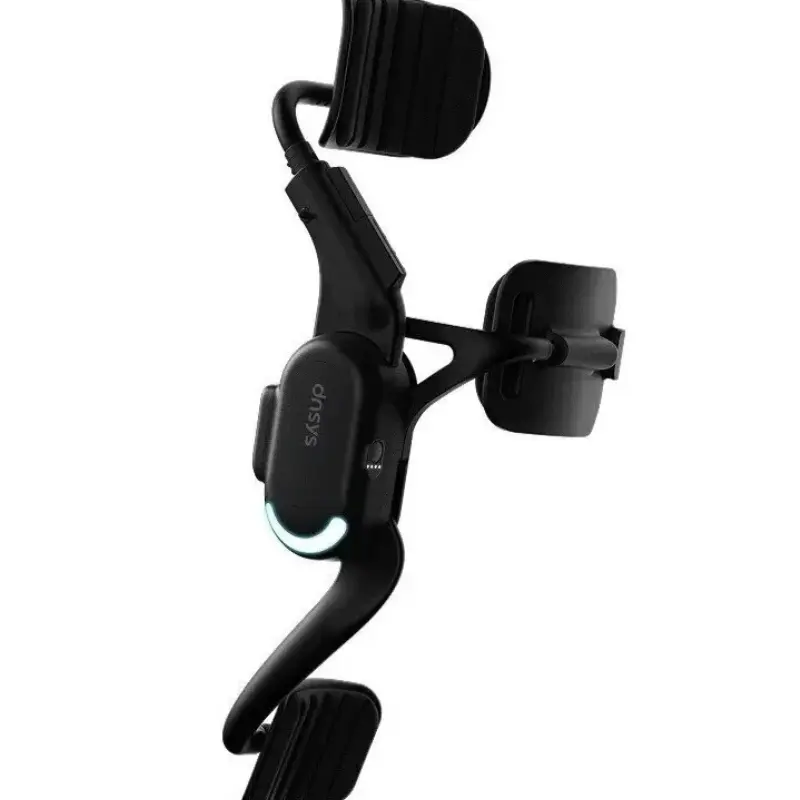

Лёгкая конструкция из карбона и алюминия

Каждый модуль DNSYS Z1 Dual Joint весит около 680 г. В конструкции используются углеродное волокно и алюминиевый сплав, что позволяет сочетать небольшую массу с необходимой жёсткостью.

Экзоскелет можно сложить и перевозить в автомобиле или туристическом багаже.

Для походов и повседневного использования

DNSYS Z1 Dual Joint можно использовать для:

— продолжительной ходьбы
— походов и треккинга
— подъёма и спуска по лестнице
— движения по склонам
— приседаний и вставания
— прогулок по пересечённой местности
— езды на велосипеде
— задач, связанных с длительной нагрузкой на ноги

Совместимость с DNSYS X1

Z1 отвечает преимущественно за поддержку коленей, а DNSYS X1 работает в области тазобедренных суставов.

Обе системы совместимы и могут использоваться одновременно, формируя активную поддержку практически всей ноги — от области таза до голени.

Технические характеристики

Привод и поддержка

Тип: активный экзоскелет для коленных суставов
Модель: DNSYS Z1 Dual Joint
Количество активных модулей: 2
Суммарная пиковая мощность: до 900 Вт
Поддержка движения: до 50%
Продолжительное вспомогательное усилие: эквивалент до 20 кг
Система управления: DNNAS AI
Датчики движения и усилия: есть

Аккумулятор

Тип аккумулятора: DNSYS PowerPlus
Запас хода: до 15 км
Аккумулятор съёмный: да
Быстрая замена аккумулятора: поддерживается
Рекуперация энергии KERS: есть

Конструкция

Материалы: углеродное волокно и алюминиевый сплав
Вес одного модуля: около 680 г
Количество модулей: 2
Совместимость с DNSYS X1: есть

Требования к пользователю

Рост: примерно 150–196 см
Вес пользователя: примерно 40–122 кг
Обхват талии: 70–137 см
Суммарный обхват бедра и голени одной ноги: 80–114 см

Сценарии использования

Ходьба: да
Походы: да
Подъём и спуск по лестнице: да
Движение по склонам: да
Велосипед: да
Приседания и вставание: да

Важно

DNSYS Z1 Dual Joint является устройством для поддержки мобильности и физической активности. Он не является медицинским или реабилитационным изделием и не предназначен для лечения заболеваний или восстановления после травм. Для безопасного использования пользователь должен уметь самостоятельно ходить и сохранять равновесие.
